¿Cuánto necesitamos aislar una cubierta?
Hoy en día con el Código Técnico de la Edificación, nos marca el aislamiento que debe de tener una vivienda. Para ello es necesario saber la transmitancia del los sistemas constructivos que compone la edificación: tanto la cubierta, fachada, carpinterías, …

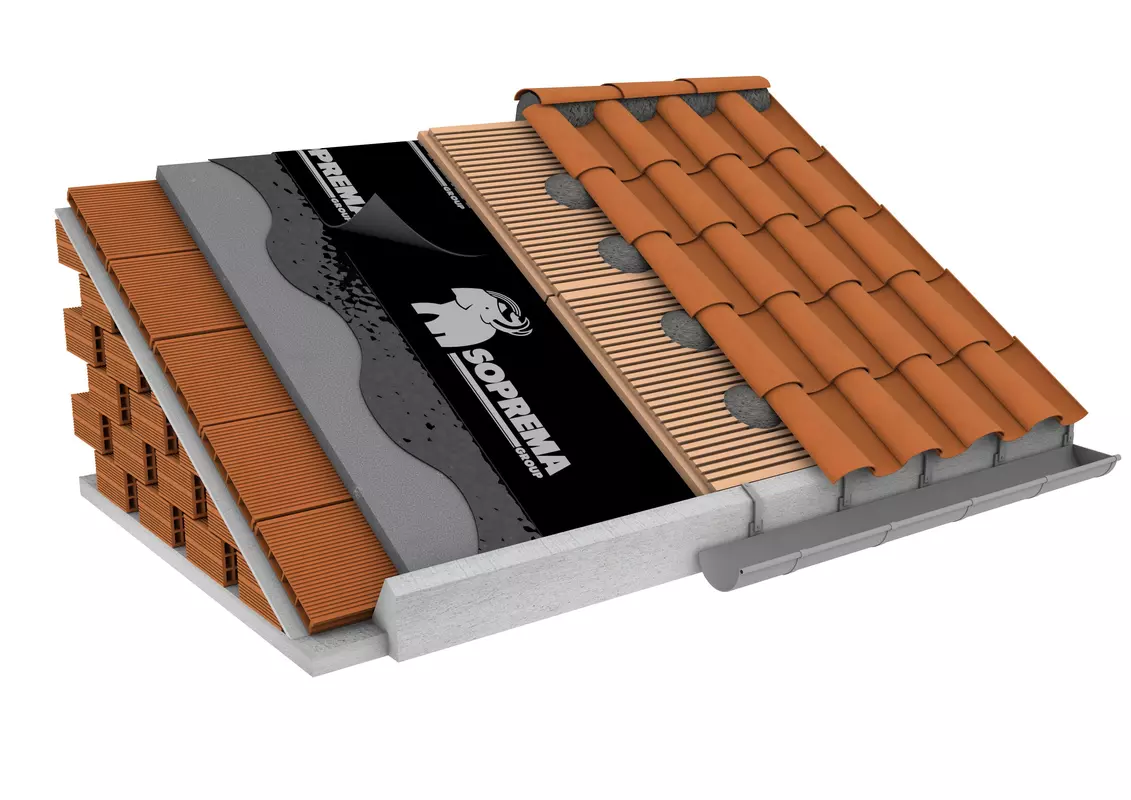

La solución idea para rehabilitar energéticamente una cubierta es hacerlo por exterior, porque aislamos mejor, evitamos puentes térmicos, no perdemos espacio habitable y facilitamos las obras o por el interior.
¿Cómo se calcula el aislamiento de una cubierta?
La transmitancia térmica es una medida de la cantidad de calor que se transfiere a través de un elemento de construcción, como una cubierta inclinada. Para calcular la transmitancia de una cubierta inclinada, se pueden seguir los siguientes pasos:
Cubierta tradicional inclinada:
Si queremos calcular la transmitancia térmica de una cubierta inclinada sin aislamiento, con un forjado de 30 cm, teja cerámica y 15 mm de yeso, podemos seguir los siguientes pasos:
- Rforjado = d/k = 0,3 m/1,7 W/(m*K) = 0,18 m2K/W
- Rtejas = d/k = 0,02 m/1,0 W/(m*K) = 0,02 m2K/W
- Ryeso = d/k = 0,015 m/0,25 W/(m*K) = 0,06 m2K/W
La resistencia térmica total de la cubierta: Como hay tres componentes en la cubierta (forjado, tejas y yeso), la resistencia térmica total se puede calcular sumando las resistencias térmicas de cada componente:
- Rtotal = Rforjado + Rtejas + Ryeso = 0,18 m2K/W + 0,02 m2K/W + 0,06 m2K/W = 0,26 m2K/W
La transmitancia térmica se calcula utilizando la fórmula U = 1/Rtotal:
- U = 1/Rtotal = 1/0,26 m2K/W = 3,85 W/(m2*K)
Por lo tanto, la transmitancia térmica de la cubierta inclinada sin aislamiento, con un forjado de 30 cm, tejas de cerámica y 15 mm de yeso es de 3,85 W/(m2*K).
Los coeficientes necesarios de transmitancia térmica límite que nos indica el CTE según la zona geográfica.
Si cogemos como ejemplo una ciudad como Oviedo, tendríamos los siguientes valores:
- Transmitancia térmica máxima en Oviedo (zona climática D)…………………………………………0.22 W/m2 K
- Transmitancia térmica cubierta tradicional con teja ……………………………………………………….……3,85 W/m2 K > 0.22 W/m2 K
Por lo tanto este valor indica que la cubierta sigue teniendo una tasa de pérdida de calor relativamente alta y no es muy eficiente en términos de aislamiento térmico. En este caso, también sería recomendable añadir aislamiento adicional para mejorar el rendimiento térmico de la cubierta y reducir las pérdidas de calor.
Soluciones ¿Cuánto necesitamos aislar una cubierta?
— Panel aislante BORJASAT —
Panel de aislamiento térmico moldeado que presenta una geometría rectangular con una estructura de resaltes incorporados en el propio panel, donde incorporar los rastreles metálicos que completan el sistema de tejado.
Si se colocan los paneles con el lado ancho paralelo a la línea de alero son aptos para tejas de paso de rastrel 37 cm; si se colocan los paneles con el lado estrecho paralelo a la línea de alero lo son para tejas de paso 39,5 cm.
- Panel espesor 60mm……. 0.031 W/m K………………0.51 W/m2 K……….con forjado 0.45 W/m2*K
- Panel espesor 100mm……. 0.031 W/m K………………0.31 W/m2 K………con forjado 0.29 W/m2*K………..82,26%
- Panel espesor 140mm……. 0.031 W/m K………………0.22 W/m2 K………con forjado 0.24 W/m2*K (próximo a 0,22)
Ejemplo de calculo: Rtotal = Rforjado + Rtejas + Ryeso + Raislante = 0,18 m2K/W + 0,02 m2K/W + 0,06 m2K/W + 3,23 m2K/W = 3,49 m2K/W
La transmitancia térmica, U = 1/Rtotal = 1/3,49 m2K/W = 0,29 mayor que 0.22 W/m2*K
Fuente: Tejas Borja
— BORJATHERM —
Es un panel de aislamiento térmico prefabricado que integra una serie de capas para crear un completo sistema de tejado en un único producto. Poliuretano de alto valor aislante, envuelto con un Film de Aluminio protector; y rematados con un Rastrel integrado de Alu-Zinc para la perfecta colocación de las tejas sin necesidad de tomar medidas de paso de rastrel.
- Panel espesor 60mm……. 0.022 W/m K………………0.37W/m2 K………con forjado 0,33 W/m2*K
- Panel espesor 80mm……. 0.022 W/m K………………0.27W/m2 K…….con forjado 0,254 W/m2*K
- Panel espesor 100mm……. 0.022 W/m K………………0.22W/m2 K……con forjado 0,206 W/m2*K………..82,26%
- Panel espesor 120mm……. 0.022 W/m K………………0.18W/m2 K…….con forjado 0,174 W/m2*K
Fuente: Tejas Borja
— El sistema SIATE —
Es sistema tipo para cubierta con el que se dota de impermeabilización y aislamiento térmico por el exterior a tejados y cubiertas inclinadas.
- Panel espesor XPS 100mm…………………0.27W/m2 K………con forjado 0,254 W/m2*K
- Panel espesor Xps 120mm…………………0.26W/m2 K………con forjado 0,242 W/m2*K……………..85,24% (próximo a 0,22)
Fuente: Onduline
— POLIESTIRENO EXTRUIDO (XPS) —
Fuente: Onduline
- Panel espesor XPS 100mm……. 0.036 W/m K………………0.31W/m2 K…….con forjado 1,94 W/m2*K…………77%
- Panel espesor XPS 120mm……. 0.036 W/m K………………0.27W/m2 K…….con forjado 2,08 W/m2*K………..84% (próximo a 0,22)
Conclusión. ¿Cuánto necesitamos aislar una cubierta?
Mejorando el asilamiento con una media de 10-12 cm, conseguimos una mejora porcentual con las premisas del código técnico, conseguimos reducir las perdidas una media de 85%
